METALLKRAFT GBP BASIC 2160 Fémipari CNC vezérelt hidraulikus lemezhajlítógép

Feszültségmentesített, nehéz kivitelű, masszív, hegesztett acél felépítés. Megbízható konstrukció.

CNC vezérlés az Y1, Y2, X tengelyeken.

CybTouch 12 érintőképernyős vezérlés 2D színes felülettel és hajlítási sorrend kiszámítással.

CNC vezérlésű, motorizált X tengely, lineáris sínekre vezetve recirkulációs gömbcsavarokkal.

Biztonsági eszközök FIESSLER Akas II és FMSC

CNC vezérlésű, motoros asztali előfeszítés.

A hátsó ütköző magasságának beállítása kézi (R tengely).

Az ütköző (Z-tengely) oldalirányú beállítása a lineáris sínen kézi.

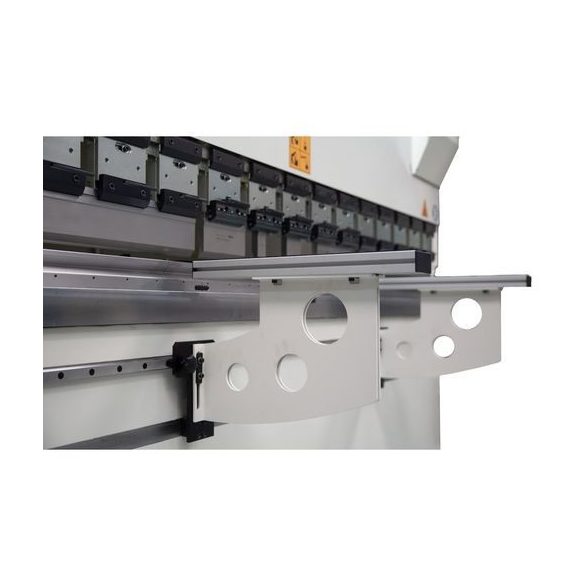

Két elülső tartókar állítható lineáris sínen.

Gyors rögzítésű felső szerszám (oldalsó eltávolítás).

Szabványos felső szerszámkészlet 135 mm - 85°

Standard Multi-V 85° szerszámkészlet.

Beépített, biztonsági végálláskapcsolók az oldalsó burkolati ajtókon.

Vezérlőkar a jobb oldalon.

Siemens és a Mitsubishi elektromos alkatrészek.

Bosch Rexroth és Hydac hidraulikus alkatrészekkel szerelve.

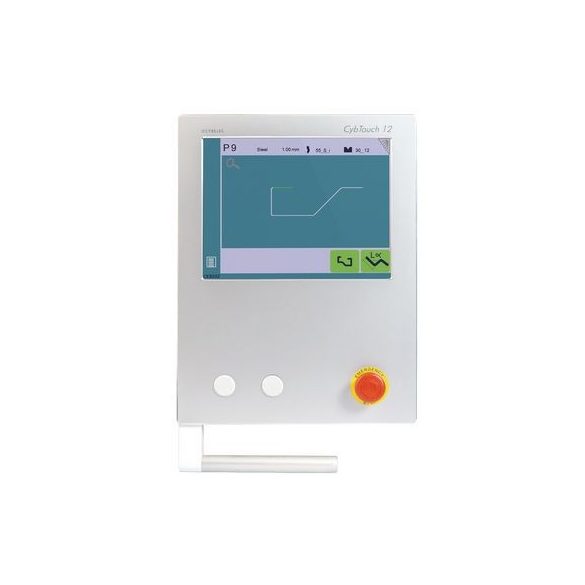

CybTouch 12 vezérlés:

Nagy érintőképernyő, élénk színekkel és nagy kontraszttal.

Kézi rajzolás profil funkció, gyszerű oldalak, világos kijelző és nagy gombok.

Intuitív és felhasználóbarát felület. Komplett programozás a hatékony tömeggyártáshoz, akár többszörös hajlításokkal.

Könnyű, egységes hajlítás az EasyBend oldalon.

Online súgó és interaktív figyelmeztető ablak.

Kényelmes, vezeték nélküli szoftver frissítés és adat-biztonsági mentés PC vagy Notebook használatával.

USB port a memóriakártyákhoz.

Választható nyelv.

4 tengelyes vezérlés (Y1-Y2-X-R).

Hajlítási kompenzáció kiszámítása.

Nyomásérték-bombírozás számítás.



Opcionális kiegészítők:

Rendelhető vezérlők (CybTouch 15 vagy Delem DA 58T)

X tengelyhosszabbítás az 1000 mm-es utazáshoz

CNC vezérlésű, motoros R tengely

Felkészülés a tandem működésre

Különleges kisülési méret

További ütközők és elülső tartókarok

Második lábpedál a két emberes működtetéséhez

Kézi vagy automatikus központi kenés

Vezérlőszekrény légkondicionáló

Olajhűtés

Olaj melegítő

Speciális szerszámok

Vezérlő a gép bal oldalára szerelve

Egyedi méretek kérésre





Paraméterek

Cikkszám 4242160
Nyomóerő 60 t
Hajlítási szélesség 2100 mm
Oszlopok közötti távolság 1650 mm
Gyorsjárat 180 mm/sec
Hajlítási sebesség 10 mm/sec
Visszatérési sebesség 140 mm/sec
Asztal és hajlítópofa közötti távolság 400 mm
Motorteljesítmény 7,5 kW / 400 V
Lökethossz 270 mm
Hátsó ütközők 650 mm
X-tengely lökethossz 650 mm
X-tengely sebessége 200 mm/sec
Asztal magasság 850 mm
Asztal szélesség 100 mm
Olajtartály kapacitás 100 l
Méretek (H x Sz x M) 3300 x 2100 x 2720 mm
Tömeg 3500 kg
Elektromos csatlakozás 400 V / 3 Ph / AC / 50/60 Hz
Támasztó kar 2 db
R-tengelyirány 200 mm
R-tengely sebessége 250 mm/sec
