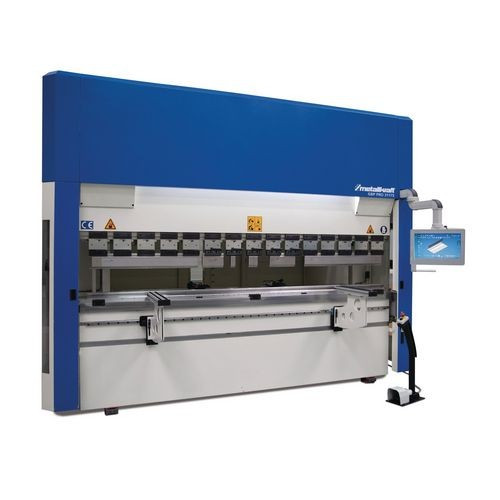

METALLKRAFT GBP PRO 26100 CNC hidraulikus élhajlítógép

METALLKRAFT GBP PRO 26100 CNC hidraulikus élhajlítógép
METALLKRAFT GBP PRO 26100 CNC hidraulikus élhajlítógép

Kérje árajánlatunkat!

Ipari felhasználásra készült, magas minőségű, grafikus CNC vezérlésű lemezhajlító gég 100 tonnás kivitelben.

127 Ft
Kedvencekhez
Ajánlom
Nyomtat
Kérdés a termékről
Részletek
Adatok
Részletek

METALLKRAFT GBP Pro 21600 CNC élhajlító gép

Feszültségmentesített, masszív, hegesztett acél vázszerkezet.

Érintőképernyős vezérlésű DELEM DA 58T 2D jól áttekinthető színes felülettel és hajlítási sorrend kiszámítással.

A motor hajtású Y1-, Y2-, X, R-tengely és a motoros asztalelőfeszítés CNC-vezérelt.

A CNC vezérlelt, motorizált X tengely lineáris vezetőkön mozog golyósorsós hajtással.

Motoros R tengely, mely lineáris vezetőkön fut fogasléces hajtással.

A vázszerkezettől függetlenített elmozdulásmérő rendszer az oldalsó állványon, kompenzálva a hajlítás során fellépő deformációt.

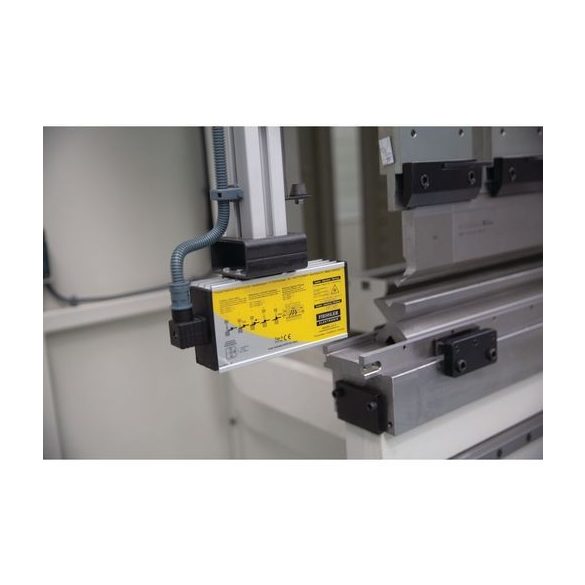

Biztonsági vonalfény FIESSLER Akas II és FMSC CNC vezérlésű motoros asztal előfeszítés (domborítás, bombírozás).

Az ütközők (Z tengely) kézi, oldalirányú beállítása lineáris vezetőkön történik.

2db lemeztartó kar T-hornyokkal és billenőhajtókarral, hosszirányban lineáris vezetőkön fut.

Gyors rögzítésű felső szerszám (oldalsó eltávolítás).

Szabványos felső szerszámkészlet 135 mm - 85°

Standard alsó szerszám Multi-V 85° - 16/22/35/50 mm.

Beépített, biztonsági végálláskapcsolók az oldalsó és hátsó burkolati ajtókon, elemeken.

Kezelő panel a jobb oldalon elhelyezve.

Siemens és a Mitsubishi elektromos alkatrészek.

Bosch Rexroth és Hydac hidraulikus alkatrészekkel szerelve.

Könnyen használható, lábbal vezérelhető mobil vészleállító.

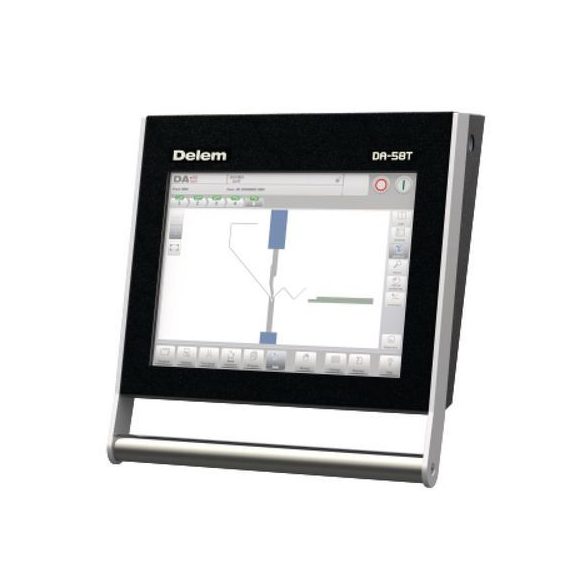

Alap vezérlés Delem DA 58T:

Automatikusan kiszámítja a hajlítási sorrendet, nyomóerőt, előfeszítést, hátsóütköző pozícióját túlméretezéskor, a szerszám biztonsági zónáját, hajlítási toleranciát, előfeszítést, a nem hajlított anyag hosszszámítását, sugarát stb.

Y1, Y2, X és R tengelyek, valamint a motoros asztalelőfeszítés

Figyelmeztetés ütközésre

USB-csatlakozó interface

15“ érintőképernyős kijelző

Grafikus termék és szerszámkönyvtár

1 licenccel az 58 TL szoftver



Opcionális tartozékok:

Vezérlés (CybTouch 15, VisiTouch 19, MX or Delem DA 66T, Delem DA 69T)

X tengely meghosszabbítása 1000 mm

CNC vezérlésű, motoros Z1 / Z2 tengely

CNC vezérlésű, motorvezérelt Delta-X tengely

CNC 6 tengely (torony változat)

Speciális vetítési méretek

Hidraulikus felső szerszám és szerszámbilincsek WILA PRO - NSCL-I-HC / UPB

További ütközők és az első tartókarok

Motoros emelőkar (hajlítási segéd)

A második lábpedál két ember működtetéséhez

Kézi vagy automatikus központi kenési rendszer

Légkondicionálás a vezérlőszekrényhez

Olaj hűtő

Olaj melegítő

Speciális szerszámok

Különleges méretek kérésre





Paraméterek

Cikkszám 4252710
Nyomóerő 100 t
Hajlítási szélesség 2600 mm
Oszlopok közötti távolság 2100 mm
Gyorsjárat 180 mm/sec
Hajlítási sebesség 10 mm/sec
Vetítés (E) 450 mm
Motorteljesítmény 11,0 kW / 400 V
Lökethossz 270 mm
Nyitási magasság 550 mm
Torok mélység 450 mm
X-tengely lökethossz 650 mm
X-tengely sebessége 500 mm/sec
Asztal magasság 850 mm
Asztal szélesség 120 mm
Olajtartály kapacitás 150 l
Méretek (H x Sz x M) 3400 x 2150 x 2760 mm
Tömeg 6500 kg
Elektromos csatlakozás 400 V / 3 Ph / AC / 50/60 Hz
Támasztó kar 2 db
R-tengelyirány 200 mm
R-tengely sebessége 350 mm/sec





Adatok
Cikkszám
OH-4252710
